Die gesundheitsschädlichen Chemikalien PFAS sind mittlerweile in vielen Böden und Gewässern nachweisbar. Die Beseitigung mit herkömmlichen Filtertechniken ist sehr aufwendig und kaum realisierbar. Forschende des Fraunhofer-Instituts für Grenzflächen- und Bioverfahrenstechnik IGB setzen im Verbundprojekt AtWaPlas erfolgreich auf eine plasmabasierte Technologie. Kontaminiertes Wasser wird in einen kombinierten Glas- und Edelstahlzylinder eingeleitet und dort mit ionisiertem Gas – dem Plasma – behandelt. Das reduziert die Molekülketten von PFAS und ermöglicht so eine kostengünstige Beseitigung der toxischen Substanz.
Das Verbundprojekt AtWaPlas soll das ändern. Das Akronym steht für Atmosphären-Wasserplasma-Behandlung. Das innovative Projekt wird derzeit am Fraunhofer IGB in Stuttgart gemeinsam mit dem Industriepartner HYDR.O. Geologen und Ingenieure GbR aus Aachen vorangetrieben. Ziel ist die Aufbereitung und Rückgewinnung PFAS-belasteter Wässer mittels Plasma-Behandlung.
Das Forschenden-Team um Dr. Georg Umlauf, Experte für funktionale Oberflächen und Materialien, macht sich dabei die Fähigkeit von Plasma zu Nutze, die Molekülketten von Substanzen anzugreifen. Erzeugt wird das elektrisch leitfähige Gas aus Elektronen und Ionen durch Anlegen von Hochspannung. «In unseren Versuchen mit Plasma ist es gelungen, die Molekülketten von PFAS im Wasser zu verkürzen. Das ist ein wichtiger Schritt hin zu einer effizienten Beseitigung dieser hartnäckigen Schadstoffe», freut sich Umlauf.

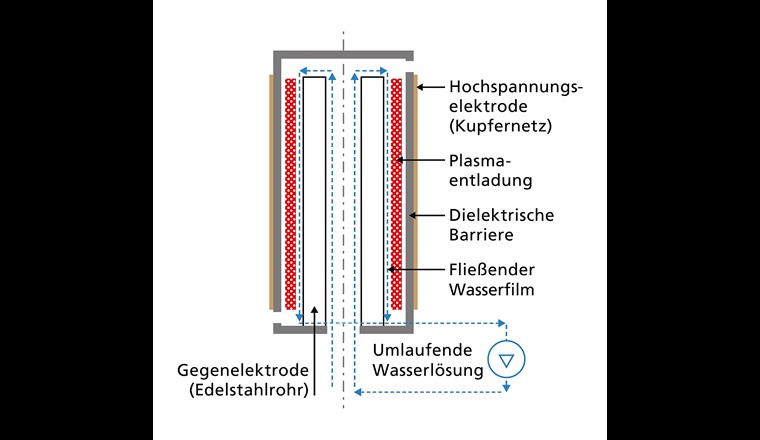

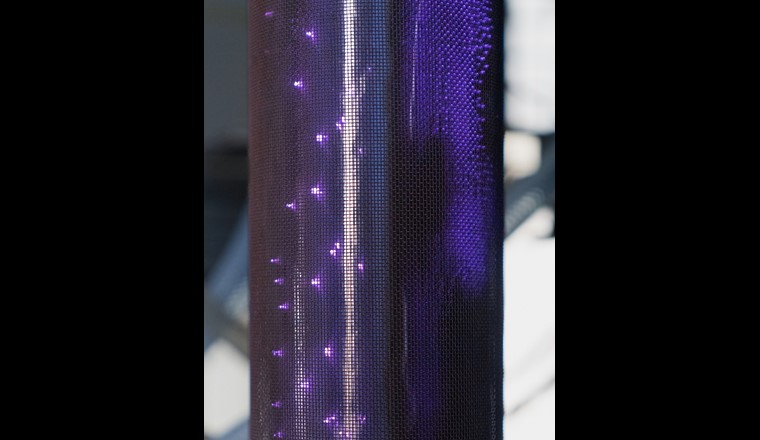

Für das Verfahren nutzen die Fraunhofer-Forschenden einen zylinderförmigen Aufbau. Im Inneren befindet sich ein Edelstahlrohr und dieses dient als Masse-Elektrode des Stromkreises. Ein äusseres Kupfernetz fungiert als Hochspannungselektrode und wird zur Innenseite hin durch ein Dielektrikum aus Glas abgeschirmt. Dazwischen bleibt ein winziger Spalt, der mit einem Luft-Gemisch gefüllt ist. Durch Anlegen von mehreren Kilovolt Spannung verwandelt sich dieses Luft-Gemisch in Plasma. Für das menschliche Auge wird es durch das charakteristische Leuchten und das Entladen in Form von Blitzen sichtbar.
Im Reinigungsprozess wird das mit PFAS kontaminierte Wasser am Boden des Stahltanks eingeleitet und nach oben gepumpt. Im Spalt zwischen den Elektroden fliesst es nach unten und durchquert dabei die elektrisch aktive Plasma-Atmosphäre. Beim Entladen bricht das Plasma die PFAS-Molekülketten auf und verkürzt sie. Das Wasser wird in einem geschlossenen Kreislauf immer wieder durch den stählernen Reaktor und die Plasma-Entladezone im Spalt gepumpt, jedes Mal werden die PFAS-Molekülketten weiter reduziert bis zu einer vollständigen Mineralisierung. «Im Idealfall werden die schädlichen PFAS-Stoffe so gründlich beseitigt, dass sie in massenspektrometischen Messungen nicht mehr nachweisbar sind. Damit werden auch die strengen Regularien der Trinkwasserverordnung in Bezug auf die PFAS-Konzentration erfüllt», sagt Umlauf.
Im Reinigungsprozess wird das mit PFAS kontaminierte Wasser am Boden des Stahltanks eingeleitet und nach oben gepumpt. Im Spalt zwischen den Elektroden fliesst es nach unten und durchquert dabei die elektrisch aktive Plasma-Atmosphäre. Beim Entladen bricht das Plasma die PFAS-Molekülketten auf und verkürzt sie. Das Wasser wird in einem geschlossenen Kreislauf immer wieder durch den stählernen Reaktor und die Plasma-Entladezone im Spalt gepumpt, jedes Mal werden die PFAS-Molekülketten weiter reduziert bis zu einer vollständigen Mineralisierung. «Im Idealfall werden die schädlichen PFAS-Stoffe so gründlich beseitigt, dass sie in massenspektrometischen Messungen nicht mehr nachweisbar sind. Damit werden auch die strengen Regularien der Trinkwasserverordnung in Bezug auf die PFAS-Konzentration erfüllt», sagt Umlauf.
Um echte Praxisnähe zu gewährleisten, testen die Fraunhofer-Forschenden die Plasma-Reinigung gewissermassen unter erschwerten Bedingungen. Konventionelle Testverfahren arbeiten mit perfekt sauberem Wasser und im Labor synthetisch angerührten PFAS-Lösungen. Das Forschenden-Team in Stuttgart dagegen verwendet echte Wasserproben, die aus PFAS-kontaminierten Gebieten stammen. Die Proben werden vom Projektpartner HYDR.O. Geologen und Ingenieure GbR aus Aachen zugeliefert. Das Unternehmen hat sich auf Altlastensanierung spezialisiert und führt daneben hydrodynamische Simulationen durch.
Die realen Wasserproben, mit denen Umlauf und sein Team arbeiten, enthalten daher neben PFAS auch weitere Partikel, Schwebstoffe und organische Trübungen. «Auf diese Weise stellen wir sicher, dass AtWaPlas seinen Reinigungseffekt nicht nur mit synthetischen Laborproben, sondern auch unter realen Bedingungen mit wechselnden Wasserqualitäten unter Beweis stellt. Zugleich können wir die Prozessparameter laufend anpassen und weiterentwickeln», erklärt Umlauf.
Die Plasma-Methode lässt sich auch für den Abbau anderer schädlicher Substanzen einsetzen. Darunter fallen etwa Rückstände von Medikamenten im Abwasser, Pestizide und Herbizide, aber auch Industriechemikalien wie Cyanide. Daneben kommt AtWaPlas auch für die umweltschonende und kostengünstige Aufbereitung von Trinkwasser in mobilen Anwendungen infrage.

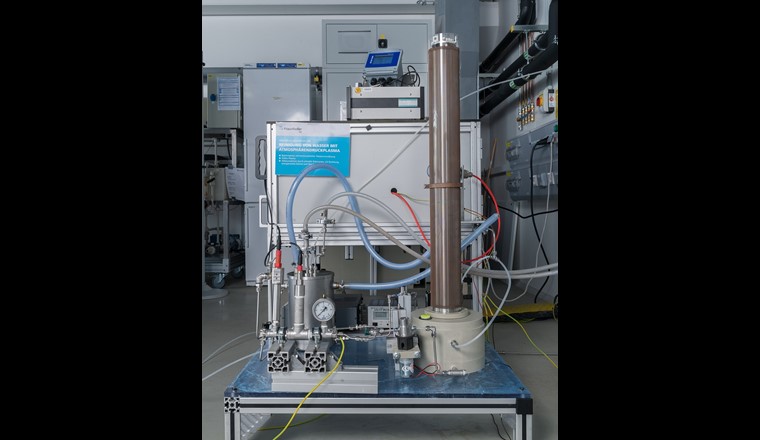

Das Verbundprojekt AtWaPlas startete im JuIi 2021. Nach den erfolgreichen Versuchsreihen im Technikums-Massstab mit einem 5-Liter-Reaktor arbeitet das Fraunhofer-Team gemeinsam mit dem Verbundpartner daran, das Verfahren weiter zu optimieren. Georg Umlauf sagt: «Unser Ziel ist es jetzt, toxische PFAS durch verlängerte Prozesszeiten und mehr Umläufe im Tank vollständig zu eliminieren und die AtWaPlas-Technologie auch für die praktische Anwendung im grösseren Massstab verfügbar zu machen.» Zukünftig könnten entsprechende Anlagen auch als eigenständige Reinigungsstufe in Klärwerken aufgestellt werden oder in transportablen Containern auf kontaminierten Freilandflächen zum Einsatz kommen.
